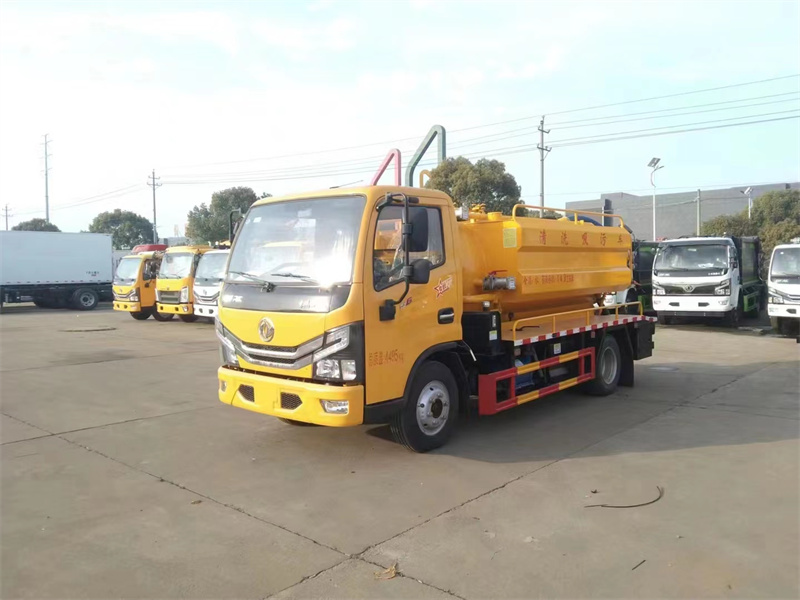

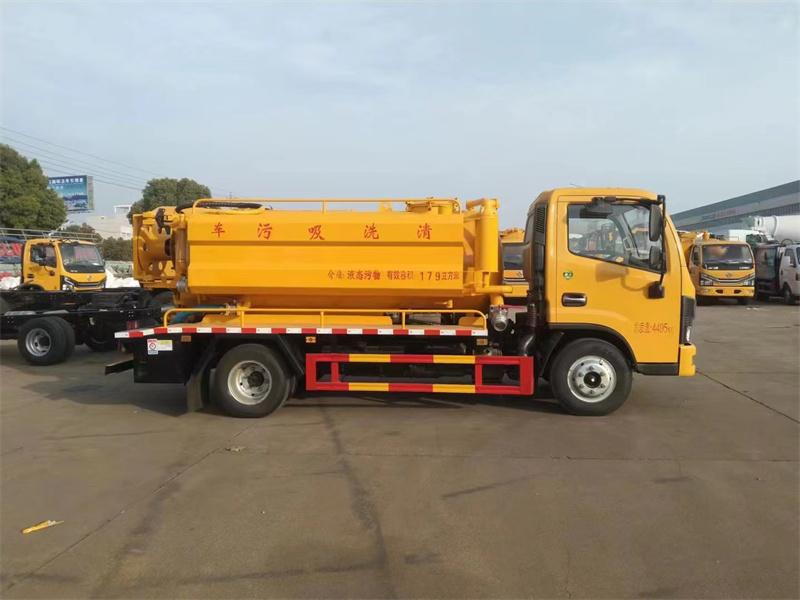

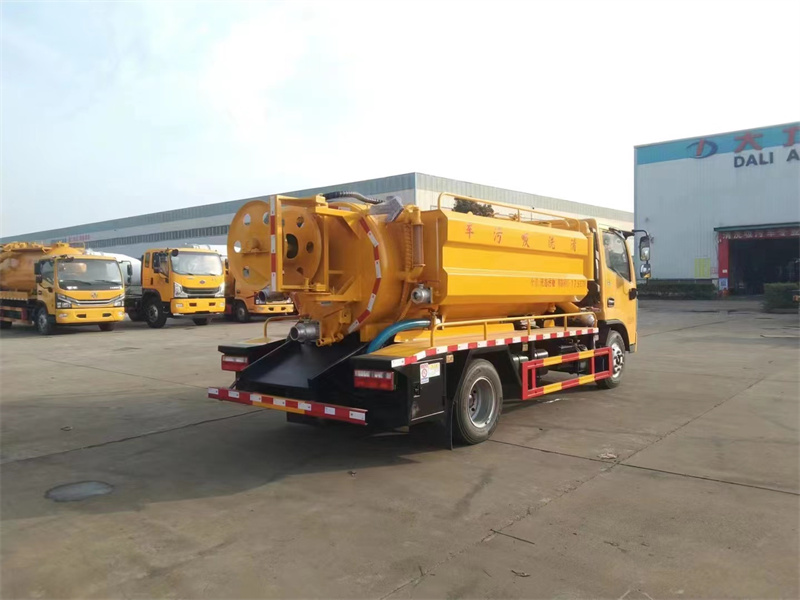

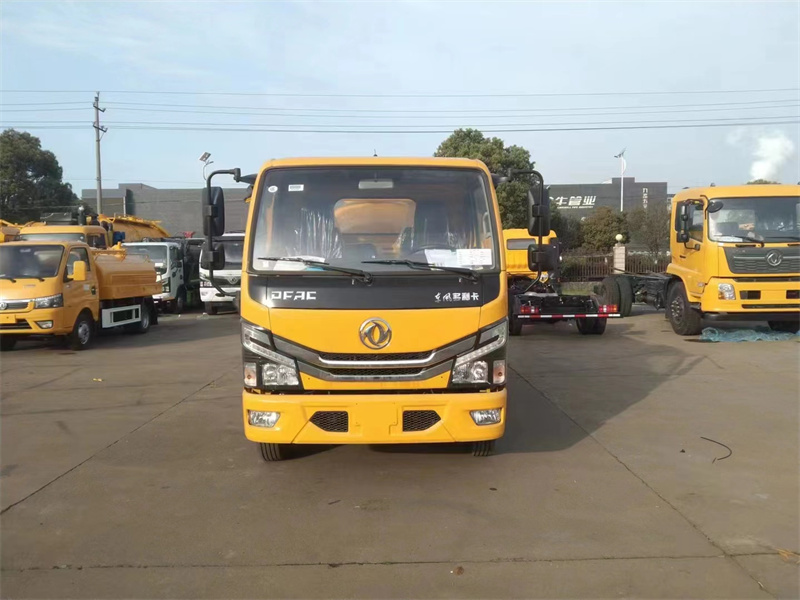

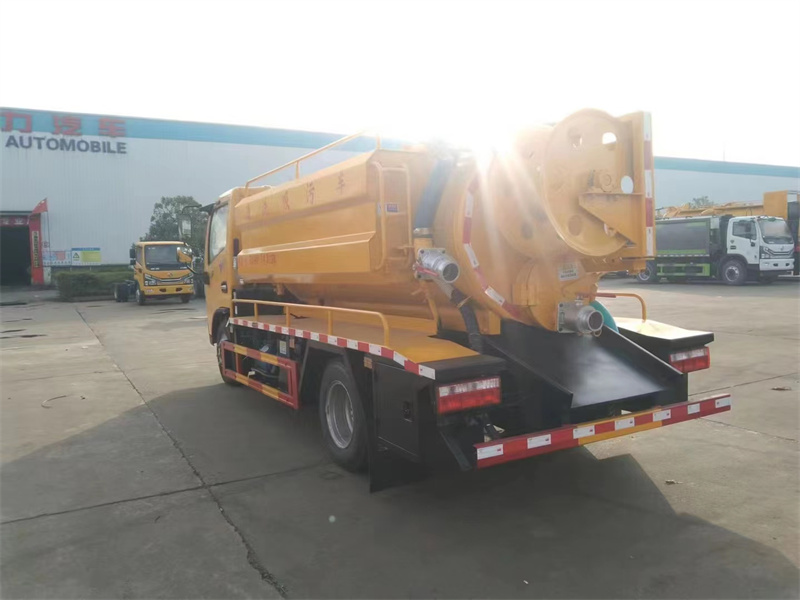

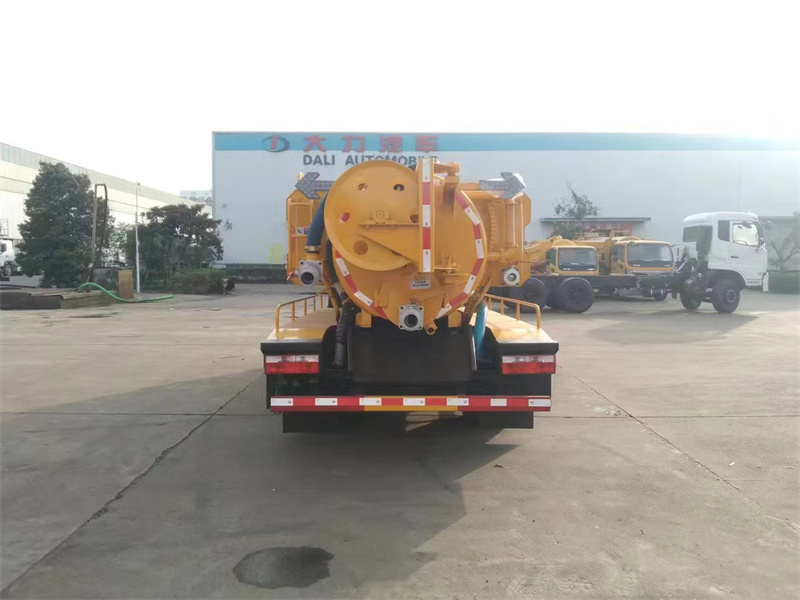

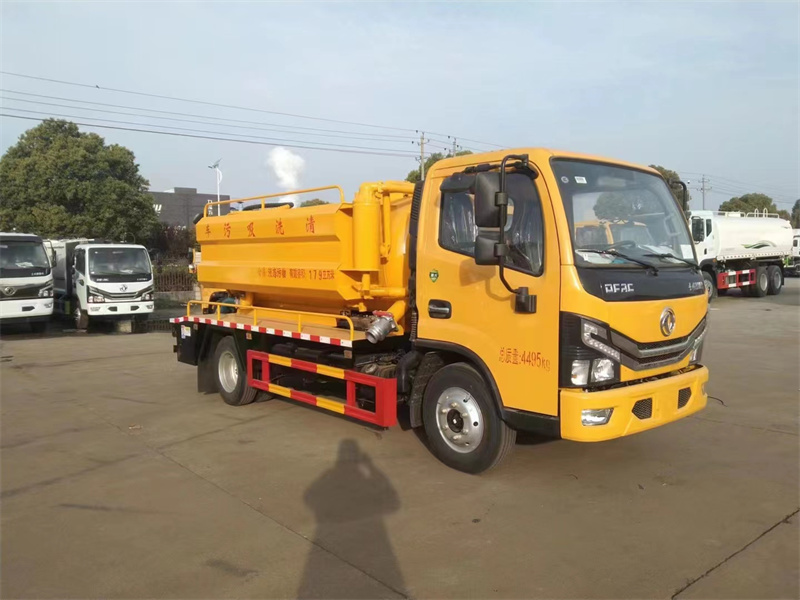

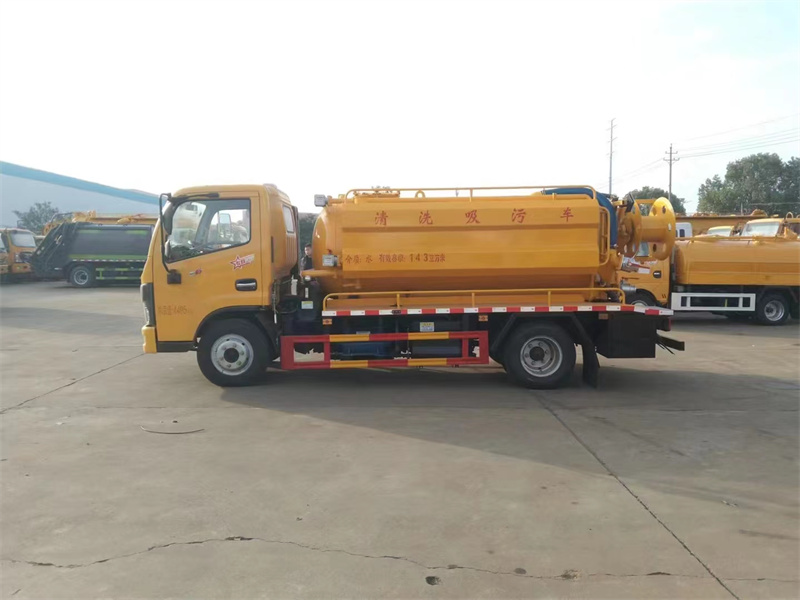

6 方 2 水 4 污东风小多利卡 D6 清洗吸污车

产品简述 清洗吸污车又叫联合疏通车，该车是联合高压清洗车和吸污车的功能与一体的新 型环卫专用车辆，该车亮点功能为人力所不能到达的下水道堵塞区域疏通、所以叫做 联合疏通车。该车其他功能为楼层冲洗、吸污排污、园林绿化等。 吸污部分：

1.功能：吸污车专用部分由取力器、传动轴、真空吸污泵、压力罐体、 液压部分， 管网系统、真空压力表、视粪窗、洗手装置等组成，随车配置大功率真空吸污泵和优 质液压系统，罐体封头一次压铸成型、罐体可后开、双顶自卸。罐内污物可通过后盖 直接倾倒，具有真空度高（比吸粪车的吸力更大）、吨位大、效率高、用途更广泛的 特点；

2.工作原理：车辆启动，挂上取力器，带动吸污泵，吸污泵运作抽取污罐内空气， 由于吸污胶管始终浸没于液面中，污罐内的空气被抽吸后，因其得不到补充而越来越 稀薄，致使罐内压力低于大气压力，污液即在大气压力使用下，经吸污胶管进入容罐； 高压清洗部分： 1.功能：通过高压水流产生的强大压力冲开被堵塞的管道。主要 组成部分为罐体、 高压泵、液压系统等。高压清洗车主要用于清洗城市下水道、管道的沉积物、死角泥 沟的疏通，也可用于清洗工业排液管道、壁面等，清洗公路、广场地面。 2.工作原理：车辆启动，挂上夹心取力器，带动高压泵，通过高压水发生装置将 水加压至数百个大气压以上，再通过细小孔径的喷射装置转换为高速的微细射流水。 这种射流水的速度具有巨大的打击能量，可以完成不同种类的任务。将这种高度聚能 的水射流用来完成各种管道疏通、清淤作业的技术称为"高压管道疏通

东风多利卡清洗吸污车-东风小型清洗吸污车-湖北盈通

 吸污车产品性能及特点 1、整车罐体及金属附件进行了涂前磷化处理,喷涂高分子防腐底漆和金属面漆, 附着力强,耐腐性好,漆膜均匀,色彩光亮持久，提高美观程度,能够承受潮湿、多尘、 盐雾等不良环境，长期使用不会发生开裂、起皮、褪色等问题,不仅提高了产品的美观 程度,还有效防止锈蚀。 2、清洗吸污车集冲洗、疏通、吸污、反排功能于一体，它使用于各种液状、半 液态，以及各种沟渠下面的污泥、粪便、废水、混有悬浮杂物泥渣、小砖块、碎石等 介质的抽吸、装运、排卸之用，还可用于突发环境污染事故的应急处理。这将大大提 高清洗吸污车工作效率，增强作业能力。突破以往清洗吸污车产品采用国内外企业的 先进技术，经过消化吸收，充分运用真空技术，双重防溢泵装置能够更好的避免溢罐 和延长真空泵的使用寿命。整车设计结构合理，性能优良，操作灵活简便。并且在吸 污车的基础上增加了高压清洗车功能，一车两用，省钱省力，经济划算。 0

吸污车产品主要技术参数 项目 参数 备注

底盘型号 EQ1075SJ3CDF 轴距（mm） 3308 发动机型号 锡柴 CA4DB1-11E6 云 内 D20TCIF11 朝 柴 CY4BK461 全柴 Q23-115E60 玉柴 YCY24140-60 国 VI 排放，柴油发动机 发动机功率（kW） 81/93/95/85/103 外形尺寸（长×宽× 高）（mm） 5998×2090×2690,2790(mm) 整备质量（kg） 5560 最大总质量（kg） 7360 工作速度（km/h） 发动机转速 r/min 原地空档作业 箱体有效容积（m 3） 1.7 水/3.7 污 液压系统压力(MP) 18 操作方式 手动 03

吸污车产品细节展示 车身紧凑，独立罐体， 外形美观；独立系统， 操作简便，性能良好。真空泵结构紧凑、工作平 衡可靠和流量均匀， 吸力强，工作平稳可靠， 操作简单，维修方便。 自动回位卷盘，收放高压管（可搭载 60-100 米 19 号高压管），配备不同型号的喷头，以 满足各种管道清洗及疏通。 水循环泵：SK-6/SK-9 山东淄博水循环泵，大吸 力，工作时间长，经久耐用。 04气吹水：用于冬天清除高压管中的水，防止 冻裂高压管，保护 大尺寸工具箱，用于存放工具，方便使用，美观 大方 液压油箱：油箱容积加大，有效提高 冷 却效率，稳定油温油压，带有回油过滤装 置，有效过滤液压油所夹带的杂质，延长 油质使用时间。 6多路换向阀：采用知名品牌，专业定制，与车辆 使用的液压油泵精准匹配开发，精密度高，性能 稳定。 水污互通：把水箱和污水罐连接起来，污罐 可当水罐使用，便于客户有特殊要求时增加 装水容量；也可用于污罐清洗 威森博乐油缸:超一线工程级品牌，质量稳定， 经久耐用，压力大，用于罐体举升自卸和后盖开 启关闭。 7防溢阀：防止污水倒灌入泵，保护泵内不进 杂质 高压泵：采用通洁或者品孚，双耀等知名品牌， 双耀 170 流量，24MPA,大流量，通过高压喷头二 次增压变向利用高压射流水束的反作用力一边 推进一边搅动、破碎、冲洗管道内的各种堵塞物 来达到疏通清洁管道的目的。 高压喷头：根据不同的使用环境选择 1 米直 喷头或者组合高压喷头，快速疏通堵塞管道。 压力表:显示准确，抗震性能好，用于实时监 测罐内压力,方便后期检测罐内及管道密封 性 89

吸污车加装配置 序号 名称 图片 功能

箭头灯 车辆工作中，更好的警示后 方车辆。 2 长条警灯 装于驾驶室上，工作时更好 的警示前方车辆。 3 水泥灌口 可通过灌口检查罐内情况， 密封性好。 4 气缸控制 驾驶室集中控制，操作简单， 可单独控制每个球阀，根据 实际情况选择开启关闭。 5 150 球阀 装于污罐后面或者侧面，用 于加快排污

吸污车产品优势 1. 污罐体采用的是圆形罐体，结构更紧密，可以耐更高压力提供更大的吸 力，吸程远，尾部排放口以液压油缸伸举方式设计，可以更全面的排出所吸收的杂质。 2. 整车具有抽吸效率高、自吸、自排及直灌等特点，使用寿命长，工作速 度快，操作简便，运输方便。 3. 采用优质高效的高压水泵，出水压力高，性能可靠，使用寿命长，节水 并清洗效果好。高压喷嘴无散射，压力损失小，喷嘴不锈蚀，使用寿命长，充分利用 高压水流的动能，以高压力、低流量的方式清洗。液压元件，性能稳定可靠。 4. 选用夹心取力器全功率输出，避免了其他同类产品选用上盖取力而存在 的噪音大，驾驶室温度高，常规齿轮容易损坏。 5. 具有自吸水功能，加水方便，人性化设计，省时省力。 0

吸污车注意事项 1.保持油泵真空泵适宜转数 真空泵转速太高，转子发热加据；转速太低，则引起发运 机、部件附加冲击，影响寿 命。为达到适宜的工作转速，请预先根据泵型调整好手油 门的最佳位置。 2.在平坦地面上自卸翻罐； 在倾斜路面自卸翻罐会对各部件产生扭 曲变形导致故障，而且有可能引起翻车事故。 3.自卸翻罐时先打开罐体后罐门： 自 卸翻罐卸泥前应先将锁紧螺栓松开，将后罐门举升至需要角度，当罐体满载时禁止 在 后罐门关闭状态举升罐体，否则有翻车的危险。 4.油泵和真空泵取力时发动机怠速， 并完全踩入离合器踏板，打开取力器开关后缓慢 松开离合器踏板。 5.汽车行驶时，高压泵和油泵处于停止工作状态。 6.不得有该车吸入比胶管直径大物料和运送废油及危险物。 7.自卸翻罐举升状态下进入罐底或检修时，必须使用支撑棒及安全挡块。 08
