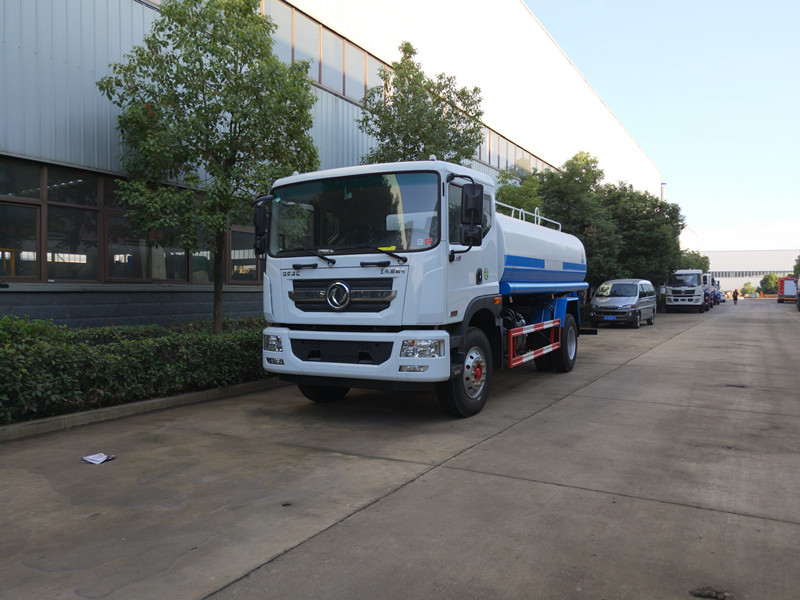

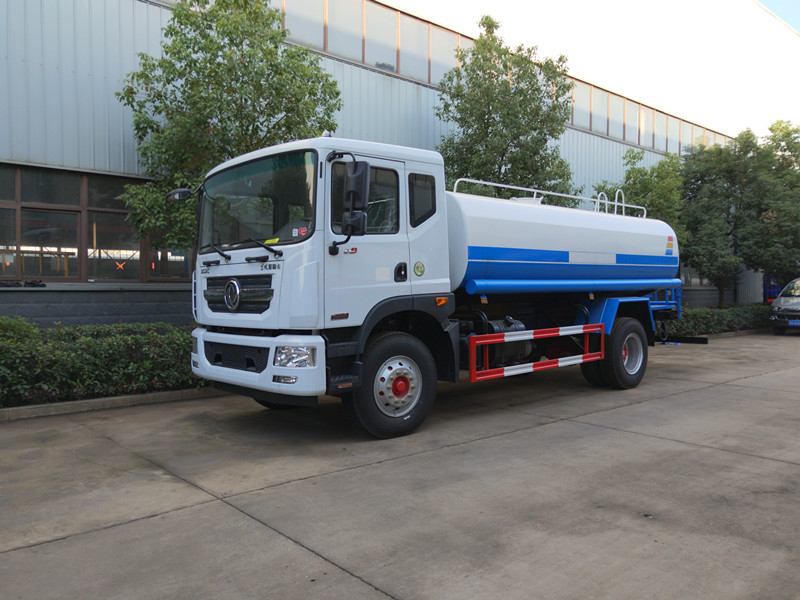

东风D9洒水车 多功能抑尘车 现车可分期包送到

底盘配置：选用襄阳东风国五专用车底盘，D9排半可前翻驾驶室，可选择：①搭载东风康明斯180马力柴油发动机，3950mm轴距，3.9吨前桥，8吨后桥，六档箱，气刹，断气刹，ABS,动转，离合助力，9.00-20钢丝轮胎，原厂空调，带尿素罐和符合国五排放标准的尾气净化系统

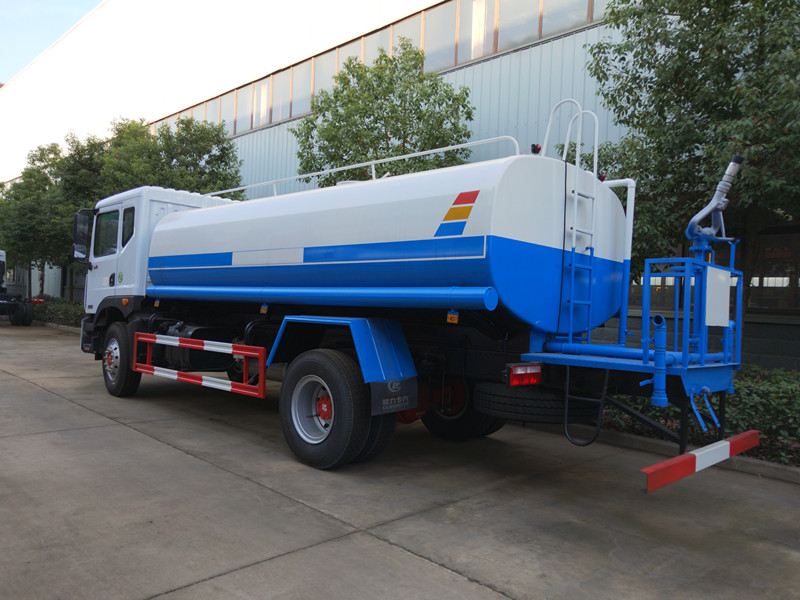

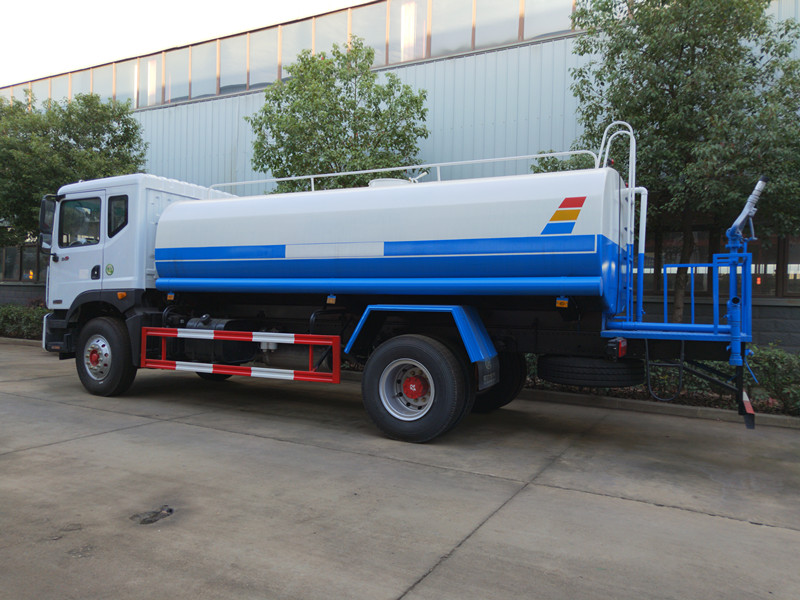

东风D9洒水车 多功能抑尘车 现车可分期包送到

上装配置：采用4毫米厚度优质武钢碳钢材料，方圆型罐体，罐体公告容积：11.24方，实际容积13.7方。罐体一次性卷压成型，自动埋弧焊焊接，选用全国***的随州亿丰泵，带前冲后洒，后高炮带工作平台，洒水炮可360°旋转。高炮可调节为柱状、雾状、毛毛雨状，扬程28米以上、侧喷功能，前冲工作范围12米以上，侧喷工作范围6米以上，可自吸自排，自吸高度7米以上，洒水车电音乐提示行人， 高音喇叭，洒水均匀，冲击力强劲，路面覆盖率高，作业效率高。

 ①前冲功能可选装电磁阀控制

 ②气动控制盒控制前冲

 ③PLC集中控制前冲后洒式

 ④电动后高炮集中控制盒

 ⑤不锈钢式球阀

 ⑥车辆颜色多种可选

 ⑦空调

洒水车构造说明

东风洒水车 的基本组成：防锈罐体，取力器，传动轴，专用自吸式洒水泵，管网，喷洒出口，工作平台，二类底盘。

洒水车可选装配置：GPS，万向喷头，电磁阀门，气动阀门，可视操作系统，外接动力，药盘。

专用车底盘一般采用南骏、东风、解放、福田欧曼等二类底盘。

使用广泛的有“南骏瑞捷洒水车”、“东风小霸王洒水车、

东风多利卡洒水车、东风140洒水车（长头）、东风145洒水车（平头）、

东风153洒水车（平头）、东风天锦洒水车、东风天龙后双桥洒水车、

东风天龙前四后八大型运水车。

罐体制作

采用自动流水线罐体生产工艺分为：下料、拼板自动焊、封头旋压成型、罐体一次滚压成型等国内先进生产工艺。罐体材料多采用优质碳钢板生产。特殊用途的情况下也可以根据客户的需要采用304不锈钢。罐体容积为“4立方、5立方、6立方、8立方、10立方、13立方、15立方”等。

管道系统

由管道、四位三通球阀、直通球阀、过滤网、出水口（前冲后洒、侧喷；高位侧花洒；后工作平台，带绿化洒水高炮）组成。

操作系统

主要由发动机带动变速箱，变速箱上安装的取力器带动洒水泵，洒水泵产生动力，将罐体内部的液体通过管网喷洒出去。工作范围：自吸高度：≥7m，洒水宽度：≥14m，射程：≥28m；可调节成柱状，射程≥28m；也可调节成雾状，射程≥5m。

洒水泵

配备洒水车、绿化喷洒车大功率专用洒水泵（威龙泵），带消防接头，带自流阀，带自吸功能。

可选装配置：可加装洒药盘、药泵、罐内防腐防锈、多方位进出水接头、电磁阀、气动阀等先进设施，以满足不同用户需求。

驾驶室

洒水车驾驶室分为：尖头驾驶室，或者平头驾驶室，又称长头驾驶室，短头驾驶室。

取力器

一般洒水车采用东风，解放系列取力器，气动操作，操作开关向后拉，取力齿进入啮位置，通过传动轴带动水泵工作，开关向前回位，水泵即停止工作。取力器就是在洒水车变速箱的箱体一侧安装的设备，一般的汽车变速箱都有安装端口，安装上的取力器可以通过变速箱的常啮齿轮的转动把动力传递出来，再通过传动部件和控制器把动力传递给缴拌车的滚筒，和加压泵

洒水车喷水器功能说明：

洒水车前装有鸭形喷嘴或圆头冲嘴，后面装有圆柱开洒水喷嘴或莲蓬头喷嘴，后部有一工作平台，装配有水炮。后部还可装8个喷嘴（选装）。

喷水器一般用于冲洗街道，起除尘和降温作用，其喷水器可以用调节喷嘴螺纹的方法改变喷水器的喷洒方向和角度，高射水炮可以用于城乡园林绿化及应急消防。莲蓬嘴可以浇落路中间喷水器冲起的灰尘，起到清洁空气的作用。洒水车吸水作业

（1）洒水车尽量接近作业点，驻车。

（2）打开走台箱边门，取出吸水胶管，使之向后摆动，无弯折现象。

（3）.将吸水胶管尽可能深的抽入水中，保证管端在作业过程中始终距液面300mm以下。

（4）.将四通阀手柄推至与地面垂直。

（5）.将变速器挂入空挡，然后起动发动机，分离离合器，将取力器开关向后拉即挂档取力，泵开始运转。

（6）操作员可通过后封头上部的观察镜，当液面达到观察镜中部时，应通知驾驶员，同事应迅速将吸水胶管拉离水面或关闭四通阀。

（7）收起胶管后，将其放回走台箱，关好边门。

（8）将洒水车驶离抽水地点。

洒水车喷洒作业

（1）将四通阀门后柄拉至与地面平行，打开想要喷洒的球阀（前冲、后洒、侧喷、花洒），然后起动发动机，将变速器挂入挡位，将取力器开关向后拉即挂档取力，然后分离离合器，泵开始运转，开始洒水

（2）罐体内的水洒完后，驾驶应及时将取力器操纵柄向前推即脱档，洒水泵停止运转。

洒水车工作原理

洒水车是利用本车发动机动力通过取力器驱动车载洒水泵，从进水口向本车加水或者将罐体中的水通过管道输送到各个喷头，从而实现各种功能。

洒水泵工作前，泵内的液体存量必须高于泵轴，因此泵进口处必须接一个向上弯的弯管再接一个水平管和快速接头，快速接头中心线必须高于泵轴中心线300毫米；进口管路系统必须保证不漏气；吸水管的吸入头必须浸没于水下，以免空气吸入水管；出口管道与泵出口连接时必须保证直管长度≥200毫米后再接弯管。

洒水泵采用外混式自吸结构，泵内应存有适量的液体。泵启动后，叶轮旋转，叶轮进口处形成负压，吸入管路中的气体与泵内液体混合，通过压出室进入气液分离室。由于气液的比重差，气体从液体中分离出来，从出口管中排出，液体在气液分离室中下沉，经多次循环，直到吸入管内的气体排净而充满液体，完成自吸过程，泵开始正常输液。

洒水泵可起到吸水和加压排水功能，自吸泵可将池塘的水直接吸入罐体内，也可直接从城市街道的消防栓上连接注水，吸入罐体内进行洒水作业。

喷洒车，我们最常见的用途是道路清洁，还有在大型的园林里，我们也可以看到喷洒车的身影。喷洒车是洒水车的一种。主要应用于道路两侧绿化带、大型园林的***喷洒。

洒水车基本分类

洒水车按类型分

1.喷洒式。

2.冲洗式。

3.喷洒-冲洗式。

洒水车按用途分

绿化洒水车、多功能洒水车、随车吊洒水车，运水车洒水车，消防洒水车。

洒水车按容量分

3-8立方洒水车。

10-12立方洒水车。

13-15立方洒水车。

18-20立方洒水车。

20立方以上洒水车。

洒水车按排放标准分

国五、国四、国三、国二。

洒水车按底盘分

1. 汽车式。

2. 半拖挂式。

3. 拖挂式洒水车洒水车品牌品种

洒水车按底盘厂家分

江南洒水车，程力洒水车、南骏洒水车、东风洒水车，解放洒水车，福田洒水车，江淮洒水车，华菱洒水车，陕汽洒水车，重汽洒水车，北奔洒水车等等。

洒水车按照品牌分类

东风洒水车、解放洒水车，欧曼洒水车。

洒水车按照外形分类

单桥洒水车、双桥洒水车、平头洒水车、尖头洒水车。

洒水车按照品种分类

小霸王洒水车、多利卡洒水车、三平柴洒水车、145洒水车、153洒水车、1208洒水车，天龙洒水车。
