产品商标

纵昂牌

公告批次

371

产品名称

洒水车

产品型号

CLT5073GSSEQ6

总质量(Kg)

7360

罐体容积(m3)

4.14

额定载质量(Kg)

4010,3945

外形尺寸(mm)

6150,6650×2020×2400

整备质量(Kg)

3220

货厢尺寸(mm)

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

2,3

鞍座最大载质量(Kg)

接近角/离去角(°)

27.7/13

前悬/后悬(mm)

1075/1775

轴荷(Kg)

2640/4720

最高车速(Km/h)

89

备注

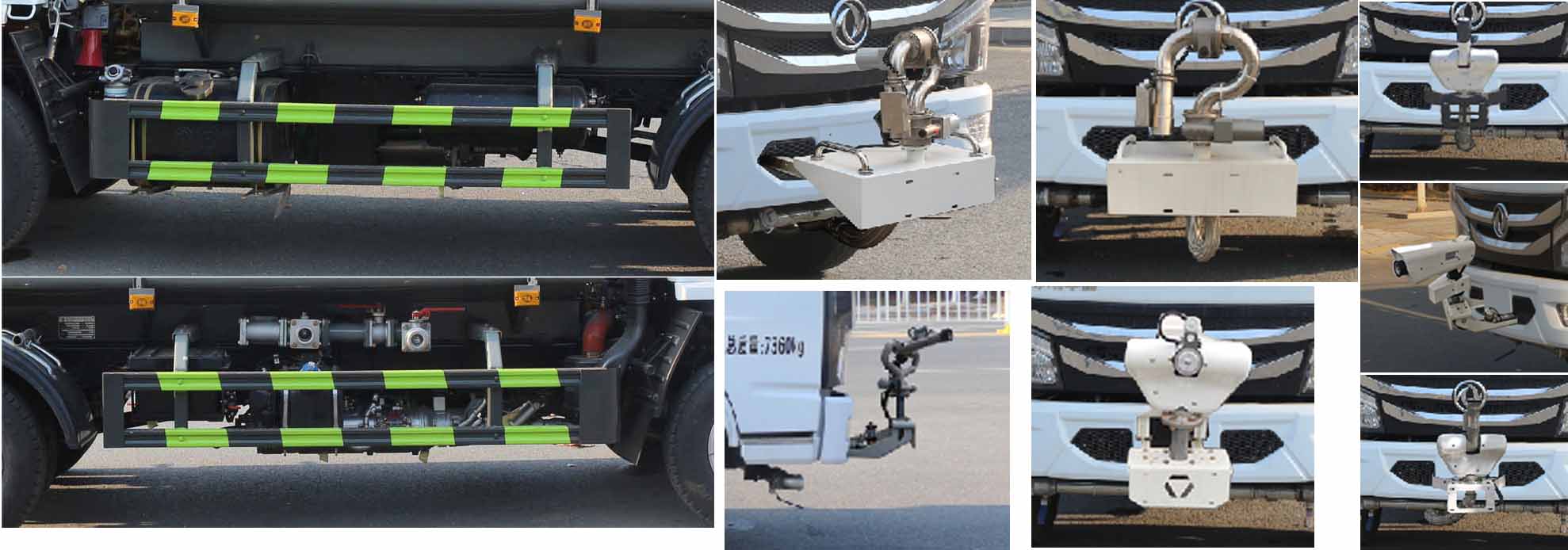

纵昂牌CLT5073GSSEQ6型洒水车该车主要用于城乡园林绿化,路面喷洒,除尘和降温;主要装置为罐体及喷洒装置;罐体总容量4.14立方米,罐体有效容积3.94立方米,罐体外形尺寸(长×长轴×短轴)(mm):3400×1600×1100;ABS型号及生产厂家:3550D-1010C2000/东风福利企业公司;侧/后防护材料Q235碳钢,连接方式均为螺栓连接,后防护截面尺寸(宽×高)(mm)50×120,后部防护离地高度(mm):430.仅采用3300mm轴距.随底盘选装水箱、空滤尿素罐、电瓶框等位置布局.选装前部电子炮装置样式,前伸500mm时,整车长度为6650mm,

我公司产品标配前喷 (鸭嘴) 、后冲、后洒、侧喷、后置式工作 平台，平台上配置绿化水炮 (可 360°旋转，既可以调成柱状，也可 以调成雾状，更可以调成直冲状、大雨、中雨、小雨、毛毛雨) ，配 备优质大功率专用洒水泵(可自吸自排，可从河里或池塘抽水到罐体)， 取力器，杂物过滤网，消防接口, 自流球阀系统、取力器、球阀、滤网 均为国家标准产品，主管道加粗，法兰垫、法兰盘加厚，大通径球阀。 整体具备性能优良安全可靠、效率高、流量大、维修方便等特点。

上装配置：

1、罐体约为 5 方，

2、边灯带电，罐体尾部上方标配 2 个红色示宽灯，

3、标配前喷为鸭嘴直冲，标配后冲，用户可根据自己的需求，来调 整对冲位置。

4、冲孔平台 (承载能力加强) ，炮筒后盖为定制型螺栓卡扣，

5、前喷、后冲、后洒、侧喷，绿化高炮开关球阀均采用 50 大通经 不锈钢球阀，

6、新式轴承式水炮，更加耐用，

7、40-50 型水泵，

8、防腐法兰垫片，

9、铝制后洒，不易炸开

10、罐体自动焊 (美国林肯焊机及电源) ，拼板自动焊接，封头环 缝焊接，无气孔，焊缝美观。

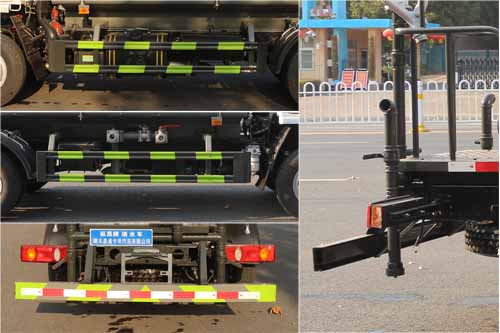

11、侧护网、后保险杠、均为螺栓连接，方便拆卸，维修方便。

12、塑料挡泥板，替代铁挡泥板，更加轻便，用螺栓连接，方便拆 卸。

13、前部、后部主管连接处为 6 孔圆法兰，不易冲垫

纵昂牌CLT5073GSSEQ6型洒水车底盘技术参数

底盘型号

EQ1070GL6DJ

底盘名称

载货汽车底盘

商标名称

东风牌

生产企业

东风汽车集团有限公司

轴数

2

轮胎数

6

轴距 (mm)

2650,2950,3300

轮胎规格

7.00R16LT 14PR,7.50R16LT 14PR

钢板弹簧片数

6/6+5,3/3+3,5/4+3,6/4+3,6/5+2,6/3+3,3/6+5,3/3+2,2/2

前轮距(mm)

1525,1530,1565,1645,1655

燃料种类

柴油

后轮距(mm)

1510,1520,1580,1550

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

D20TCIF11

YCDV2561-115

YCDV2561-150

昆明云内动力股份有限公司

广西玉柴动力股份有限公司

广西玉柴动力股份有限公司

1999

2488

2488

93

85

110
