洒水车-别名喷洒车、多功能洒水车-湖北程力

洒水车适合于各种路面冲洗，树木、绿化带、草坪绿化，道路、厂矿企业施工建设，高空建筑冲洗。具有洒水、压尘、高、低位喷洒，农药喷洒、护栏冲洗等功能，还具有运水、排水，应急消防等功能。

  工作原理 通过取力器驱动车载洒水泵

  喷洒车，又称为多功能绿化洒水车。用于城市道路、大型厂区、部队、园林等单位清洁路面、卫生、防尘、浇水、喷洒农药等，以达到美化环境的作用。

同时可以用于临时应急消防洒水,每辆洒水车都配备消防专用接口。

    由发动机带动变速箱，变速箱上安装的取力器带动洒水泵，洒水泵产生主要动力，将罐体内部的液体通过管网喷洒出去。自吸高度：≤7m，洒水宽度：≥20m，最大射程：≥28m；可调节成柱状，射程≥28m；也可调节成雾状，射程≥5m。

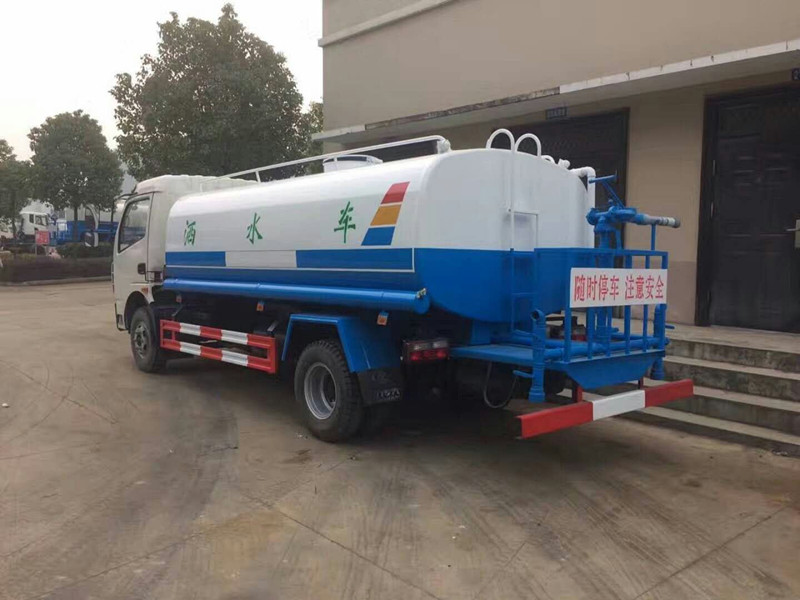

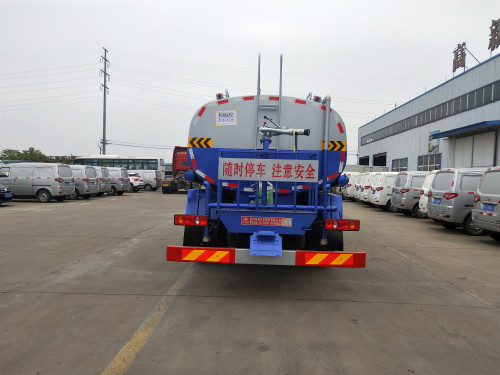

    前喷后洒，前装有鸭形喷嘴或圆头冲嘴，后面装有圆柱开洒水喷嘴或莲蓬头喷嘴，后部有一工作平台，装配有高压水炮。后部还可装8个喷嘴（选装）喷水器一般用于冲洗街道。

洒水车构造说明：

东风洒水车的基本组成：防锈罐体，取力器，传动轴，专用自吸式洒水泵，管网，喷洒出口，工作平台，二类底盘。

洒水车可选装配置：GPS，万向喷头，电磁阀门，气动阀门，可视操作系统，外接动力，药盘

洒水车底盘：

专用车底盘一般采用东风、解放、福田欧曼等二类底盘。

使用广泛的有“东风小霸王洒水车、东风多利卡洒水车、东风140洒水车（长头）、东风145洒水车（平头）、东风153洒水车（平头）、东风天锦洒水车、东风天龙后双桥洒水车、东风天龙前四后八大型运水车。

洒水车罐体制作：

    采用自动流水线罐体生产工艺分为：下料、拼板自动焊、封头旋压成型、罐体一次滚压成型等国内先进生产工艺。罐体材料多采用优质碳钢板生产。特殊用途的情况下也可以根据客户的需要采用304不锈钢。罐体容积为“4立方、5立方、6立方、8立方、10立方、13立方、15立方”等。

 洒水车管道系统

由管道、四位三通球阀、直通球阀、过滤网、出水口（前冲后洒、侧喷；高位侧花洒；后工作平台，带绿化洒水高炮）组成。

洒水车操作系统

主要由发动机带动变速箱，变速箱上安装的取力器带动洒水泵，洒水泵产生动力，将罐体内部的液体通过管网喷洒出去。工作范围：自吸高度：≥7m，洒水宽度：≥14m，最大射程：≥28m；可调节成柱状，射程≥28m；也可调节成雾状，射程≥5m。

洒水泵

配备洒水车、绿化喷洒车大功率专用洒水泵（威龙泵），带消防接头，带自流阀，带自吸功能。

可选装配置：可加装洒药盘、药泵、罐内防腐防锈、多方位进出水接头、电磁阀、气动阀等先进设施，以满足不同用户需求。

洒水车驾驶室

洒水车驾驶室分为：尖头驾驶室，或者平头驾驶室，又称长头驾驶室，短头驾驶室。

洒水车取力器

一般洒水车采用东风，解放系列取力器，气动操作，操作开关向后拉，取力齿进入啮位置，通过传动轴带动水泵工作，开关向前回位，水泵即停止工作。取力器就是在洒水车变速箱的箱体一侧安装的设备，一般的汽车变速箱都有安装端口，安装上的取力器可以通过变速箱的常啮齿轮的转动把动力传递出来，再通过传动部件和控制器把动力传递给缴拌车的滚筒，和加压

洒水车泵

洒水车喷水器功能说明：洒水车前装有鸭形喷嘴或圆头冲嘴，后面装有圆柱开洒水喷嘴或莲蓬头喷嘴，后部有一工作平台，装配有水炮。后部还可装8个喷嘴（选装）。

喷水器一般用于冲洗街道，起除尘和降温作用，其喷水器可以用调节喷嘴螺纹的方法改变喷水器的喷洒方向和角度，高射水炮可以用于城乡园林绿化及应急消防。莲蓬嘴可以浇落路中间喷水器冲起的灰尘，起到清洁空气的作用。

洒水车吸水作业功能说明

（1）洒水车尽量接近作业点，驻车。

（2）打开走台箱边门，取出吸水胶管，使之向后摆动，无弯折现象。

（3）.将吸水胶管尽可能深的抽入水中，保证管端在作业过程中始终距液面300mm以下。

（4）.将四通阀手柄推至与地面垂直。

（5）.将变速器挂入空挡，然后起动发动机，分离离合器，将取力器开关向后拉即挂档取力，泵开始运转。

（6）操作员可通过后封头上部的观察镜，当液面达到观察镜中部时，应通知驾驶员，同事应迅速将吸水胶管拉离水面或关闭四通阀。

（7）收起胶管后，将其放回走台箱，关好边门。

（8）将洒水车驶离抽水地点。

洒水车喷洒作业

（1）将四通阀门后柄拉至与地面平行，打开想要喷洒的球阀（前冲、后洒、侧喷、花洒），然后起动发动机，将变速器挂入挡位，将取力器开关向后拉即挂档取力，然后分离离合器，泵开始运转，开始洒水

（2）罐体内的水洒完后，驾驶应及时将取力器操纵柄向前推即脱档，洒水泵停止运转。

洒水车工作原理

    洒水车是利用本车发动机动力通过取力器驱动车载洒水泵，从进水口向本车加水或者将罐体中的水通过管道输送到各个喷头，从而实现各种功能。

    洒水泵工作前，泵内的液体存量必须高于泵轴，因此泵进口处必须接一个向上弯的弯管再接一个水平管和快速接头，快速接头中心线必须高于泵轴中心线300毫米；进口管路系统必须保证不漏气；吸水管的吸入头必须浸没于水下，以免空气吸入水管；出口管道与泵出口连接时必须保证直管长度≥200毫米后再接弯管。

    洒水泵采用外混式自吸结构，泵内应存有适量的液体。泵启动后，叶轮旋转，叶轮进口处形成负压，吸入管路中的气体与泵内液体混合，通过压出室进入气液分离室。由于气液的比重差，气体从液体中分离出来，从出口管中排出，液体在气液分离室中下沉，经多次循环，直到吸入管内的气体排净而充满液体，完成自吸过程，泵开始正常输液。

    洒水泵可起到吸水和加压排水功能，自吸泵可将池塘的水直接吸入罐体内，也可直接从城市街道的消防栓上连接注水，吸入罐体内进行洒水作业

洒水车用途

喷洒车，我们最常见的用途是道路清洁，还有在大型的园林里，我们也可以看到喷洒车的身影。喷洒车是洒水车的一种。主要应用于道路两侧绿化带、大型园林的药物喷洒。

按类型分 ： 1.喷洒式。2.冲洗式。3.喷洒-冲洗式。

按用途分 ： 绿化洒水车、多功能洒水车、随车吊洒水车，运水车洒水车，消防洒水车。

按容量分 ：3-8立方洒水车。10-12立方洒水车。13-15立方洒水车。18-20立方洒水车。20立方以上洒水车。

按排放标准分：新能源、电动、国五、国五、国六、国三、国二。

按底盘分 ：汽车式。半拖挂式。拖挂式洒水车。

按底盘厂家分 ：东风洒水车，解放洒水车，福田洒水车，江淮洒水车，华菱洒水车，陕汽洒水车，重汽洒水车，北奔洒水车等等。

按照品牌分类 ：程力洒水车、东风洒水车、解放洒水车，欧曼洒水车，时代洒水车。

按照外形分类 ：单桥洒水车、双桥洒水车、平头洒水车、尖头洒水车。

按照品种分类 ：凯马洒水车、多利卡洒水车、福田洒水车、145洒水车、153洒水车、天锦洒水车，天龙洒水车。

洒水车构造：1、取力器 2、水泵 3、水罐 4、连通阀 5、消防球阀 6、过滤网 7、前冲阀。8、洒水炮阀 9、侧喷阀 10、后洒阀 11、洒水炮 12、罐口盖 13、前冲器。

14、侧喷莲花头 15、后洒砣 16、防旋板 ABC、三通四位阀。

洒水车操作指南

（1）加水：

将车开到预定位置，使水罐口对准自来水管口打开罐口盖、自来水即可加水。

当在野外自采水的情况下，水能通过水泵给罐内供水。其操作程序是：在四位三通阀A处接一个胶管通入地面水源使三通球阀A和C口相通，关闭球阀7、8、 9、10，打开4，踏下离合，打开取力器开关，慢慢松开离合（千万不可过快，否则将会损坏取力器或变速箱），使水泵开始工作，即可向罐内加水，停止工作后开关回位。

（2）洒水：

接通三通四位阀的c和b，关闭阀4，根据需要打开7、8、9、10，其中7为前冲开关，用于冲洗路面，8为洒水炮开关（可应急消防，可远距离浇灌花木）。9为侧喷开关，可浇灌路边花台花木。10为后洒开关，用于路面洒水。待水罐内盛水洒完后，分割离合器，脱开取力器。

（3）浇灌花木、应急消防：

接通三通四位球阀的B和C相通，4、7、8、9、10关闭，在5口接一水龙带，水龙带的另一端接一水枪，利用水的重力，可自流浇灌花木。也可挂上取力器加压应急消防或远距离浇灌花木。

（4）活动泵站：

导通三通四位阀的A、C，在A口接上吸水胶管，关闭4、7、8、9、10，打开阀5，在5口接出水管，使水泵开始工作即可将甲地的抽往乙地，起到活动泵站的作用。[4]
