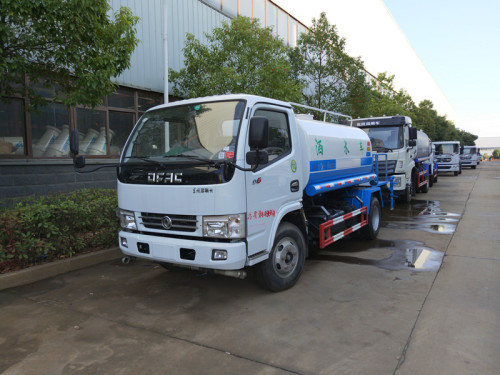

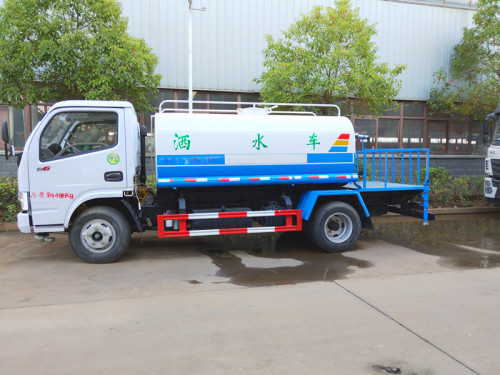

直销国5东风多利卡-5吨园林绿化洒水车雾炮洒水车可免征上牌

主要技术参数】
产品名称	绿化喷洒车	产品号	ZMNXD5HR02K
总质量(Kg)	7360	罐体容积(m3)	5
额定载质量(Kg)	4000	外形尺寸(mm)	5995,6450×2000×2400,2850
整备质量(Kg)	3230	货厢尺寸(mm)	××
驾驶室准乘人数(人)	2	载质量利用系数
接近角/离去角(°)	20/15	前悬/后悬(mm)	1040/1647,1040/2102
轴数	2	轴距(mm)	3308,2800
轴荷(Kg)	2640/4720	高车速(Km/h)	99
其它	备注:罐体有效容积5立方米,运输介质:水,密度:1000千克/立方米,罐体外形尺寸为(长×宽×高)(mm):3400×1650×1100(不带喷雾装置时);罐体外形尺寸(长×长轴×短轴)(mm)3100×1680×1200(带喷雾装置时)。侧、后防护装置材料材质为Q235,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护装置断面尺寸(宽×高)50×100(mm),后部防护离地高度:450mm。罐体颜色可变化,文字喷涂位置可变化,随底盘选装驾驶室。ABS系统生产厂家,型号 :襄阳东风隆诚机械有限责任公司,ABS/ASR-24V-4S/4M。
【底盘技术参数】
底盘型号	EQ1070SJ3BDF	底盘名称	载货汽车底盘（二类）
商标名称	东风牌	生产企业	东风汽车股份有限公司
外形尺寸(mm)	5845,5090×1980×2160,2040	轮胎数	6
接近角/离去角(°)	20/18	轮胎规格	7.00-16,7.00R16
钢板弹簧片数	6/6+5	前轮距(mm)	1503,1485,1519,1595
燃料种类	柴油	后轮距(mm)	1494,1516,1540
排放标准	GB17691-2005国Ⅴ,GB3847-2005
发动机型号	发动机生产企业	排量(ml)	功率(Kw)

该型洒水车罐体容积5立方米，罐体采用4mm厚武钢集团供应的罐车专用板材制作，罐内防浪隔板具有防波作用，减低罐内液体的冲击。配备65QZ－60/80型大功率洒水车专用水泵，可自吸自排，其它专用部分标配为：前冲、后洒、侧喷、后工作平台带360度可调节绿化水炮，垂直吸程≧7米，洒水宽度≧14-16米，绿化水炮射程≧28米，自流阀、滤网、消防接口（可连接消防栓取水，可作应急消防用）。罐前量管（观察罐内水位）、罐后爬梯、罐上罐口带简易护栏、罐侧双炮筒，罐体表面双层油漆工艺，防锈、耐腐蚀，其余有厂家标配。可选择加装加装药盘、气动控制阀、喷药设备、罐内防腐等。

车的基本功能是冲洗、洒水，可以在街道、公路、广场、广区、等施以降温、扑尘，绿化洒水，也可以流动泵站为飞机加农药。在无自来水地区，可以利用自吸功能向罐内充水。

主要部件结构简述如下：（1）罐体，洒水车罐体的横截面为椭圆形（或方形），内部焊防波板以减少冲击，顶部设有人孔盖，在罐体的底部有自流管用来排放积水，罐体底部有罐足通过U型螺栓与底盘固定在一起。（2）水路

水路由球阀、水泵、水枪、喷头、弯管等组成。（3）水泵

采用专用自吸式水泵，水泵通过泵坐固定在车架内，它的动力来自汽车发动机，发动机、变速箱通过取力器到传动轴带动水泵，并使水泵工作。后工作平台上带高射水炮。（4）取力器取力器根据底盘和变速箱型号选装，操作开关打开，取力齿进入啮合位置，通过传动轴带动水泵工作。（5）喷洒装置

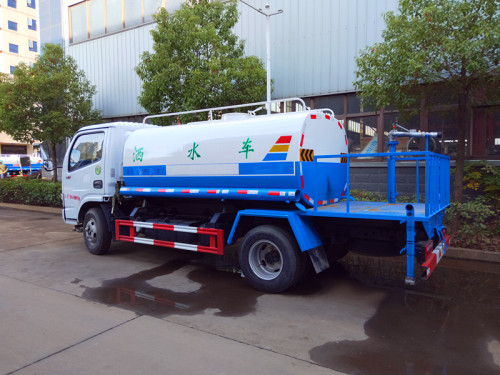

整车具有前冲后洒，带侧喷，罐体后带工作平台，平台上安装高压水炮，水炮可全方位旋转360度全方位旋转，可连续调成直流状、大雨、小雨、毛毛雨，带安全护栏。泵可抽水排水，安装滤网，并带消防接口，可通过消防栓进水，带自流阀，一车多功能。（6）驾驶室后带液位显示。7）该洒水车在罐体顶部加装防滑工作平台，并带护栏（平台能承受400kg重量）。罐体工艺特点说明：

该洒水车根据底盘大小选配罐体容积，罐体采用国标碳钢板制作，制罐前采用整体开平处理，采用全自动拼焊机完成，罐体成型采用国内先进的卷板机一次成型。
